180°帐篷形稳定支撑平面机关，是在基础帐篷结构（Tent Mechanism）之上，通过优化支撑角度与受力分布，使结构在展开至 180° 时依然能够保持稳定支撑的一种经典纸艺结构。该机关广泛应用于立体书页面支撑、大面积画面展示以及需要承载装饰元素的结构设计中。
与普通帐篷结构相比，该稳定支撑版本在结构上更强调“受力三角形”的建立，使页面在完全展开时不会塌陷或失去支撑力。这种结构不仅提升了视觉呈现效果，也显著增强了实用性，非常适合用于场景型立体书（如森林、建筑、舞台等）的底层支撑。
在实际设计中，帐篷形稳定结构可以单独使用，也可以与平行折结构、V 折结构进行组合，从而形成更加复杂的空间层次，是立体书设计中的核心基础模块之一。
机关分类
主分类：180°结构
核心机关：帐篷机关
结构作用：支撑结构 / 稳定结构
应用方向：平面支撑机关 / 场景型立体书底层支撑
让我们来自己动手折叠一下，以下是详细的操作步骤：
制作步骤
步骤 1：结构绘制与基准线确定（关键基础）
首先我们需要建立帐篷结构的基础几何关系。
- 在页面中线（书脊位置）两侧，确定结构的对称基准线。所有结构必须围绕中线对称，否则展开会歪。
- 画出帐篷结构的两条斜边（支撑边），形成一个“∧”形结构（帐篷核心）。
- 标记折线类型：中间为山折（Mountain Fold），两侧为谷折（Valley Fold）。
关键点：
- 顶点位于中线
- 两边长度保持一致
- 角度建议在 30°–60°之间
这一步的本质是：先确定“结构逻辑”，而不是画外形。

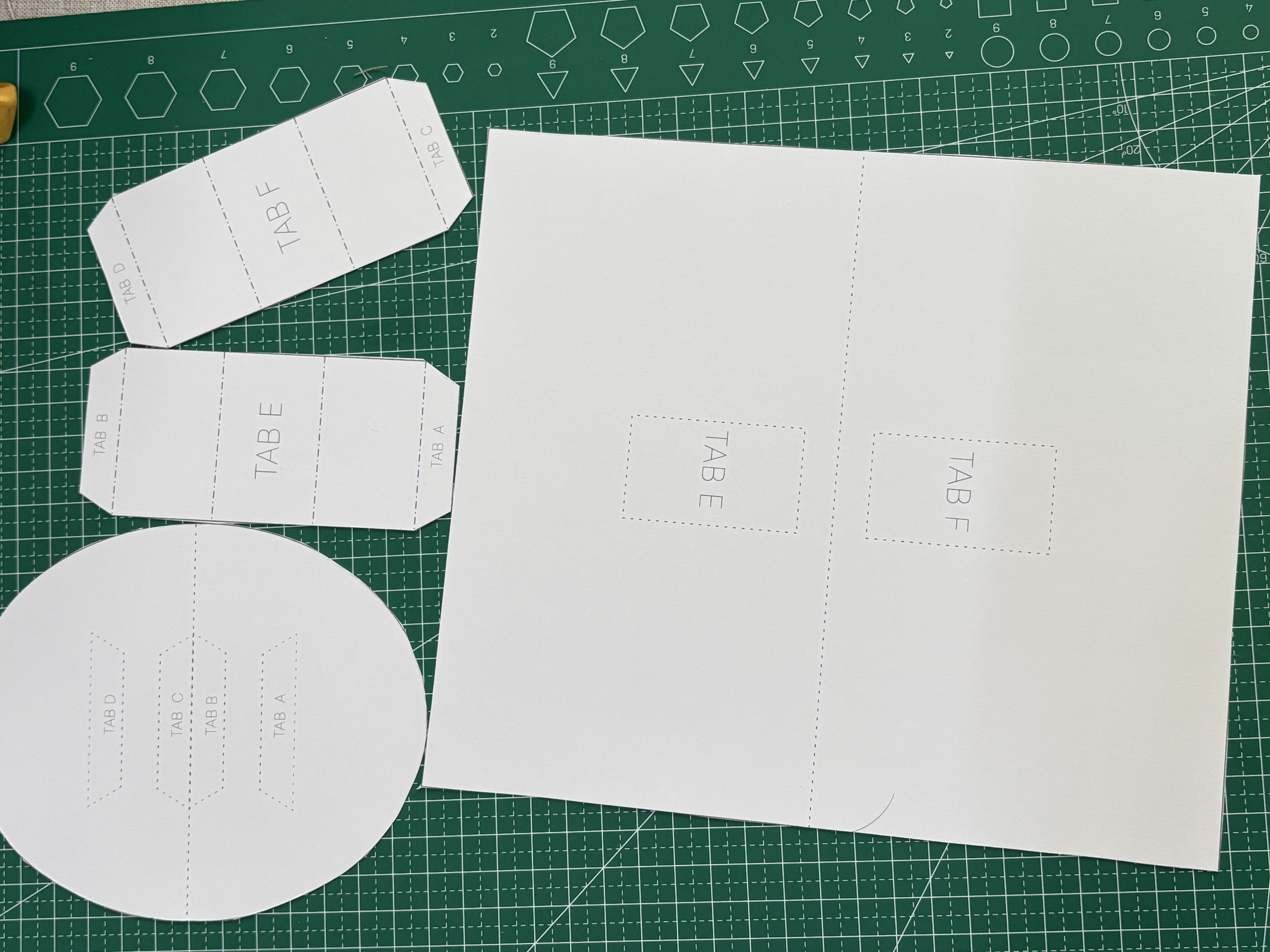

步骤 2：剪裁与折叠（形成三角受力结构）
接下来开始让结构“从平面变成立体”。
- 沿结构外轮廓进行裁切。注意不要剪断连接页面的根部，这是承重关键。
- 按折线进行预压（压痕）。使用刻刀背或压线工具，让折线更干净。
- 按顺序折叠结构：先折中线（山折），再折两侧（谷折）。
重点：
- 折线必须清晰，否则结构会“软”
- 厚纸（比如 250g）一定要压线
此时你会看到一个立起来的帐篷形结构。这里已经形成一个三角形受力系统，也是这种结构稳定性的核心。

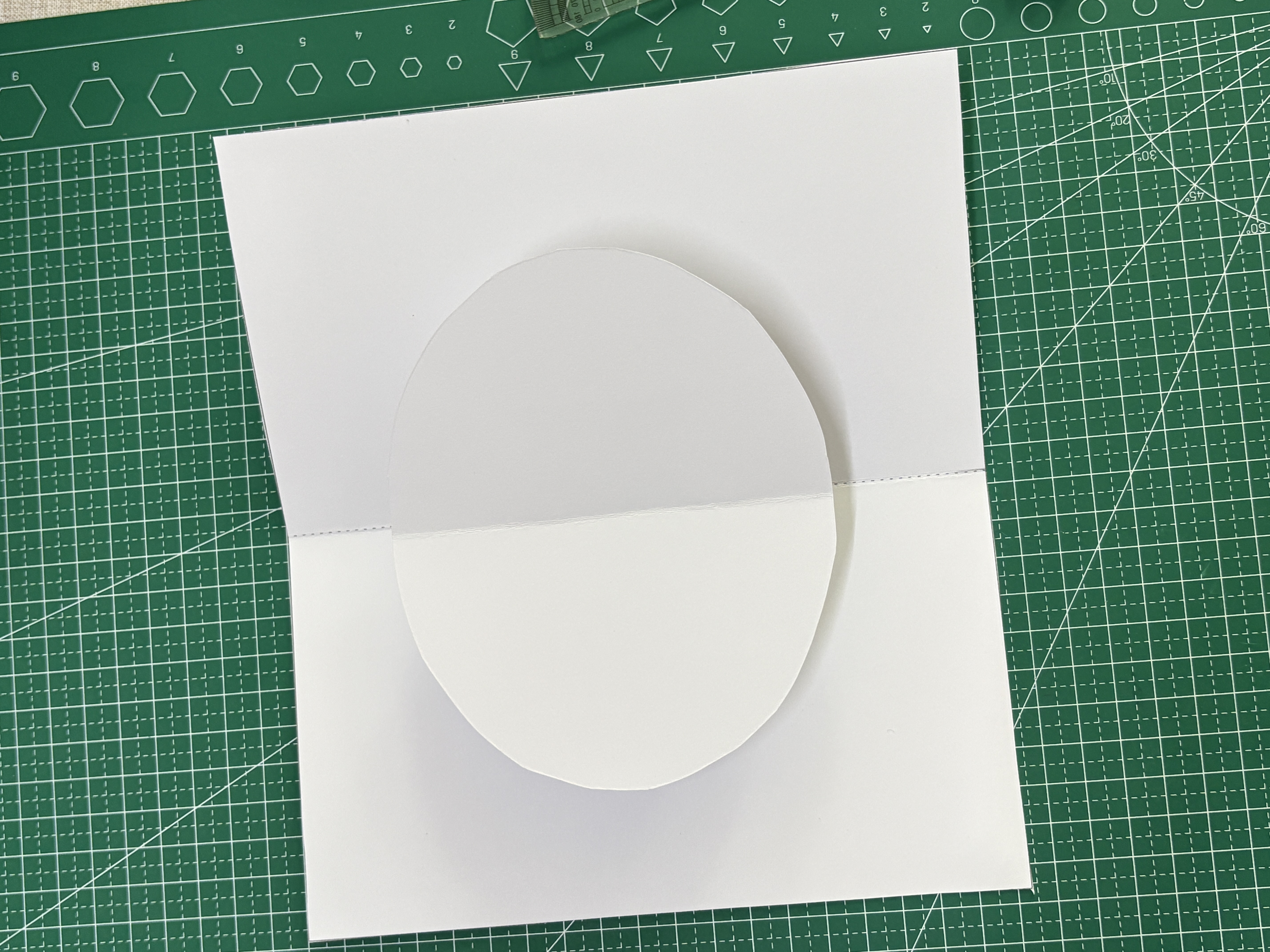

步骤 3：展开调校与稳定性优化（核心差异）
这是“普通帐篷”和“稳定帐篷”的本质区别。
- 打开页面至 180°，观察结构是否能自然撑起。
- 微调两侧斜边的角度，这是影响稳定性的关键。
- 如果要用于复杂场景（比如森林、建筑），可以进一步增强结构。
如果出现问题：
- 塌陷：通常是角度太小或支撑边过短
- 顶不起来：通常是折线不清晰或纸太软
角度调整规律：
- 角度越大，支撑越高，但稳定性下降
- 角度越小，更稳定，但高度降低
- 45° 左右通常是稳定性与视觉效果的最佳平衡
进阶优化方式：
- 增加底部连接宽度，增强承重
- 使用双层结构，贴合加固
- 叠加多个帐篷单元，形成“支撑阵列”
